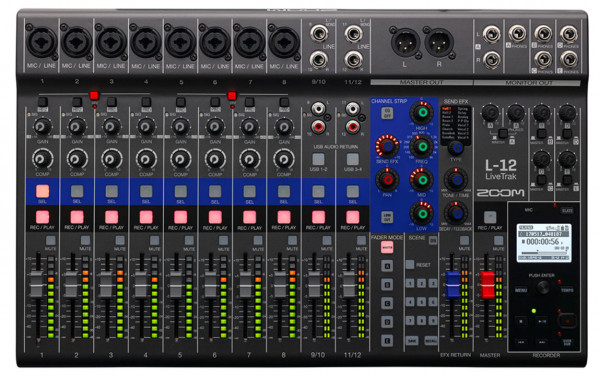

LIVETRAK L-12 — многофункциональная цифровая консоль для микширования, звукозаписи, мониторинга, воспроизведения и ремикширования.
Благодаря LiveTrak L-12 вы наконец-то сможете микшировать, записывать и осуществлять мониторинг при помощи всего лишь одного устройства. Это единственная цифровая консоль, позволяющая микшировать живые выступления и записывать на 12 дискретных каналов, одновременно создавая до пяти независимых мониторных миксов.
Легкое микширование живого звука
Каждый из 12 дискретных каналов (8 моно, 2 стерео) имеет собственный трехполосный эквалайзер с параметрической серединой и 16 встроенных send-эффектов. 8 моно-каналов также оснащены выделенным компрессором. Отслеживать все параметры вам поможет 12-сегментный LED-индикатор, что делает работу с LiveTrak L-12 простой и интуитивной.
Записывайте и микшируйте, где бы вы ни находились
LiveTrak позволит вам записывать аудио на 12 дискретных дорожек в качестве до 24 бит/96 кГц WAV на SD-карту и одновременно микшировать ваше живое выступление. Дорожки записываются без применения эквалайзера и эффектов, так что вы сможете перенести их на вашу виртуальную студию звукозаписи (DAW) для дальнейшего микширования и монтажа.
Пять независимых миксов для мониторинга
Каждый из пяти мониторных выходов LiveTrak позволяет создать уникальный микс, благодаря чему каждый исполнитель может создать и сохранить микс, созданный в соответствии со своими личными предпочтениями. Усилитель звука в наушниках позаботится о слышимости в любых условиях и освободит вас необходимости приобретения дополнительного оборудования для мониторинга.
Обзор основной панели
Канальная панель ( 1 )
Каждый из 12 каналов имеет собственный фейдер и кнопку Mute. Кроме того, восемь моно-каналов оснащены ручками управления компрессором и усилением. Запись и воспроизведение индивидуальных каналов осуществляются с помощью кнопки Rec/Play. Кнопка “Select” используется для применения настроек канальной панели (эквалайзер, панорамирование, настройки “EFX Return”) к выбранному каналу.
Эквалайзер ( 2 )
Zoom L-12 оснащен удобным трехполосным эквалайзером с параметрической серединой и фильтром верхних частот для каждого входного канала.
Большой выбор аудио входов ( 3 )
L-12 оснащен комбинированными разъемами XLR / ¼”. Входы 1 и 2 являются высокоимпедансными (Hi-Z) и позволяют подключаться к электрогитаре или бас-гитаре. Каналы 9/10 и 11/12 предназначены для подключения устройств по линейному TS-входу и RCA. К ним можно подключать клавиатуры, синтезаторы и другие аудио устройства.
Навигация и дисплей ( 4 )
LiveTrak оснащен ярким LCD-дисплеем с подсветкой, а также ручкой энкодера для простой навигации по меню, где вы можете создавать новые проекты, загружать ранее созданные проекты и изменять параметры вашего рекордера.
16 встроенных эффектов ( 5 )
L-12 предлагает пользователю 16 встроенных эффектов с регулируемыми параметрами. Выберите один из эффектов типа Delay или Reverb, а затем примените их к любому каналу.
Пользовательские настройки сцены ( 6 )
Сохраняйте до девяти наборов настроек сцены и вызывайте пользовательские настройки автоматически. В каждой сцене сохраняется положение фейдера, настройки эквалайзера, панорамирование, положение клавиши Mute и др. Клавиши режима фейдера позволят вам создавать собственные миксы как для главных, так и для мониторных выходов.
Встроенный микрофон и метроном ( 7 )
Используйте встроенный talkback-микрофон и настраивайте метроном на желаемый темп.
Подключение к DAW по USB
Помимо всего прочего, LiveTrak также является USB аудиоинтерфейсом с 14-ю входами и 4-мя выходами. Его гибкие возможности маршрутизации аудио сигнала открывают практически неограниченные возможности. Он также поддерживает режим совместимости (Class compliant mode), который позволяет подключаться к iOS-устройствам*.
*Для подключения требуется переходник Apple Lightning to USB Camera Adapter.
Лучшие микрофонные предусилители
LiveTrak L-12 оснащен самыми технологически продвинутыми микрофонными предусилителями, которые отличаются беспрецедентно низким уровнем шумов (-128 dBu EIN) с максимальным входным усилением до +60 дБ.
Высокая частота сэмплирования
При записи на SD-карту L-12 поддерживает уровень частоты сэмплирования до 96 кГц, что позволяет вам записывать аудио высокого разрешения. В режиме аудиоинтерфейса L-12 может записывать аудио качеством до 48 кГц на компьютер и SD-карту одновременно.
Автоматическая запись
Записывайте аудио автоматически при помощи настраиваемых команд для аудио входов. Вы можете приказать устройству начинать запись, когда основной фейдер обнаружит определенный звуковой уровень в децибеллах или использовать специальный гитарный аккорд или барабанный звук в качестве сигнала для начала записи. Данные можно сохранять за две секунды до начала записи, на тот случай, если выступление начнется раньше, чем было запланировано.
Гибкие режимы работы
L-12 поддерживает несколько режимов работы. Режим аудиоинтерфейса позволяет вам направлять входы и выходы на любую виртуальную студию звукозаписи (DAW).
Режим USB Host предназначен для передачи проектов и аудио файлов на подсоединенный USB-носитель информации. В режиме картридера L-12 выполняет функцию чтения и записи на SD-карты памяти с компьютера.
Функции и возможности
12 дискретных каналов (8 моно и 2 стерео) с разъемами XLR и 1/4″
Одновременная запись на 14 дорожек, воспроизведение с 12 дорожек
Режим аудио интерфейса (14 входов/4 выхода)
5 питаемых входов для наушников, с возможностью создания и сохранения до пяти мониторных миксов
Использование клик-треков и бек-треков с вашего компьютера в миксе для живого выступления или записи
RCA и TS line входы
48В фантомного питания (каналы 1-4 и 5-8)
Высокоимпендансное (Hi-Z) подключение (каналы 1 и 2)
26 дБ PAD (каналы 3-8)
Встроенный регулятор компрессии (каналы 1-8)
Цифровой индикатор уровня от -48 до 0 дБ
Клавиша Master Mute
Фильтр верхних частот
Стерео панорамирование
Выходы Master и Monitor A-E
Функция сохранения настроек сцены (до 9 сцен)
16 встроенных эффектов Delay и Reverb с настраиваемыми параметрами
Встроенный talkback-микрофон
Режим совместимости с iOS устройствами
Слот для SD карты
Встроенный метроном
Автоматическое включение/выключение записи
Защита проектов
Импорт/экспорт проектов при помощи порта USB 2.0
Настройка задержки при аналогово-цифровом преобразовании
Совместимость с педалью Zoom FS01
Аксессуары
Список аксессуаров, которые входят в комплект L-12:
Сетевой адаптер (AD-19)
Кабель USB 2.0
Руководство пользователя
Опциональные аксессуары:
Переходник для телекоммуникационной стойки
Педаль-футсвич (FS01)
Технические характеристики
Количество входных и выходных каналов
Входные: Моно (MIC/LINE): 8 / Стерео (LINE): 2
Выходные: MASTER OUT: 1 / MONITOR OUT: 5
Входы
Моно (MIC/LINE)
Тип: Комбо-разъемы XLR/TRS
(XLR: 2 HOT, TRS: TIP HOT)
Входное усиление
PAD OFF: +16 - +60 дБ
PAD ON: ?10 – +34 дБ
Hi-Z ON: +6 - +50 дБ
Входное сопротивление
XLR: 3 кОм
TRS: 10 кОм/1 МОМ (в режиме Hi-Z)
Макс. входной уровень
PAD OFF: 0 dBu (при 0 dBFS)
PAD ON: +26 dBu (при dBFS)
Фантомное питание: +48В
Стерео (LINE)
Тип: Разъемы TS phone/RCA pin (небалансные)
Максимальный входной уровень +10 dBu
Выходы
MASTER OUT:
Тип: XLR разъем (балансный)
Максимальный выходной уровень: +14,5 dBu
Выходное сопротивление: 100 Ом
MONITOR OUT A (TRS):
Тип: TRS-джек (балансный)
Максимальный выходной уровень: +14,5 dBu
Выходное сопротивление: 100 Ом
MONITOR OUT A-E (PHONES):
Тип: Стандартный стереофонический джек
Максимальный выходной уровень: 42 мВт + 42 мВт при 60 Ом
Выходное сопротивление: 100 Ом
Шины
MASTER: 1
MONITOR: 5
SEND EFX: 1
Канальная панель
Фильтр LOW CUT: 75 Гц, 12 дБ/окт.
EQ
HIGH: 10 кГц, ± 15 дБ, тип shelving
MID: 100 Гц-8 кГц, ±15 дБ, тип peaking
LOW: 100 Гц, ± 15 дБ, тип shelving
Индикаторы уровня
Сегментов: 12
Send-эффекты
Эффекты 16 типов:
Hall 1 & 2 (reverb)
Room 1 & 2(reverb)
Plate (reverb)
Church (reverb)
DrumAmb (reverb)
GateRev (reverb)
Spring (reverb)
Delay (delay)
Analog (delay)
P-P Dly (delay)
Vocal 1-4 (delay + reverb)
Рекордер
Макс. дорожек записи: 14 при 44,1/48 кГц (12 каналов + стерео микс) / 12 при 96 кГц
Макс дорожек воспроизведения: 12
Формат записи: WAV 44.1/48/96 кГц, 16/24-бит, моно/стерео WAV
Носители информации: SD-карты объемом 16 МБ - 2 ГБ, SDHC-карты 4-32 ГБ, SDXC-карты 64-512 ГБ
Аудиоинтерфейс
44,1/48 кГц: Запись: 14 каналов / Воспроизведение: 4 канала
Глубина квантования: 24-бит
Интерфейс: USB 2.0
Картридер
Класс: Mass storage / USB 2.0 High Speed
USB HOST
Класс: USB 2.0 High Speed
Частота сэмплирования
Частота сэмплирования: 44.1/48/96 кГц
Частотные характеристики
44,1 кГц: -1.0 дБ: 20 Гц - 20 кГц
96 кГц: -3.0 дБ: 20 Гц - 40 кГц
Эквивалентный входной шум
Точное измерение: -128 dB EIN (IHF-A) с +60 дБ/150 Ом (на входе)
Дисплей: LCD с подсветкой (разрешение 128x64)
Питание: AC-адаптер Zoom AD-19 (DC12 V/2 A)
Потребляемая мощность: 17 Вт
Габариты (Д х Ш х В): 445 х 282 х 70,5 мм
Вес: 2,53 кг
